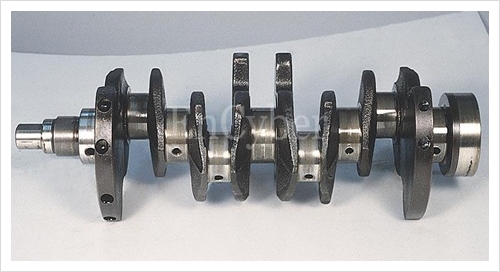

크랭크축
크랭크축은 크랭크축과와 연결되어 왕복 운동과 회전 운동 간의간의 변환을 수행하는 기계 요소입니다.
내연 기관에서 크랭크축은 실린더 블록의 아래쪽 반원 부분에 메인 저널 베어링의 상반부가 설치되고, 하반기는 엔진 블
록에 볼트로 설치되는 베어링 캡으로 지지하고 크랭크축은 동력 행정에서 얻은 피스톤의 동력을 회전운동으로 바꾸어
엔진의 출력을 외부로 전달하고 흡입, 압축, 폭발, 배기 행정에서는 피스톤에 운동을 전달합니다.
구조
회전 중심을 형성하는 축 부분을 메인 저널, 커넥팅 로드 대단부와 결합되는 부분을 크랭크 핀, 메인 저널과
크랭크 핀을 연결하는 부분을 크랭크 암 그리고 회전 평형을 유지하기 위해 크랭크 앞에 둔 평형추 등의 주
요부로 구성되어 있다. 앞 끝에는 캠축 구동용의 타이밍 기어 또는 타이밍 체인 (벨트) 구동용 스프로킷과 물 펌프 및 발전기 구동을 위한 크랭크축 풀리가 설치되며, 뒤쪽에는 플라이 훨의 설치를 위한 플랜지와 클
러치 축 지지요 파일럿 베어링을 끼우는 구멍이다. 내부에는 커넥팅 로드 베어링으로 오일 공급을 하기 위
한 구멍 및 오일 통로가 있으며, 크랭크 케이스의 오일이 누설되는 것을 방지하기 위해 오일 실을 두고 있습니다.
재질과 가공
고탄소강, 크롬-몰리브덴 강,-크롬강 등으로 단조하여 제작합니다.
최근에는 엔진의 고속화 경향으로 피스톤 행정과 실린더 안 지름 비가 작아지는
단행정 엔진으로 제작함으로 인해 메인 저널과 크랭크 핀의 중심거리가 짧고
크랭크 축은 강성이 높은 것이 요구합니다.
크랭크축 (적색), 그 실린더 (청색)내의 피스톤 (회색) 및 플라이휠 (검정)
